串联补偿装置的简介和说明
发布时间：
2019-06-21 09:18
来源：
清能电气
1、 产品概述
串联补偿装置（以下简称“串补”）是近年来逐渐得到推广的电力技术之一。利用串联在线路上的电容器组形成的集中性电容阻抗，补偿线路上的分布性电感阻抗，可以达到增加线路输送容量，改善配电电压质量，并改善并联各线路间的负荷分布情况以降低总损耗的目的。

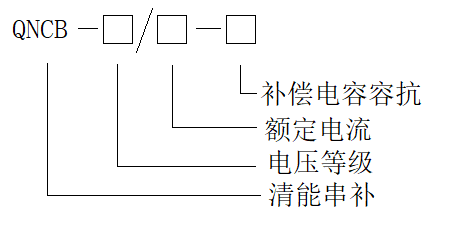

2、产品型号
3、组成结构及工作原理
10kV串补 主要由串补电容器、氧化锌组件、快速放电开关、限流阻尼器、取样PT等组成。

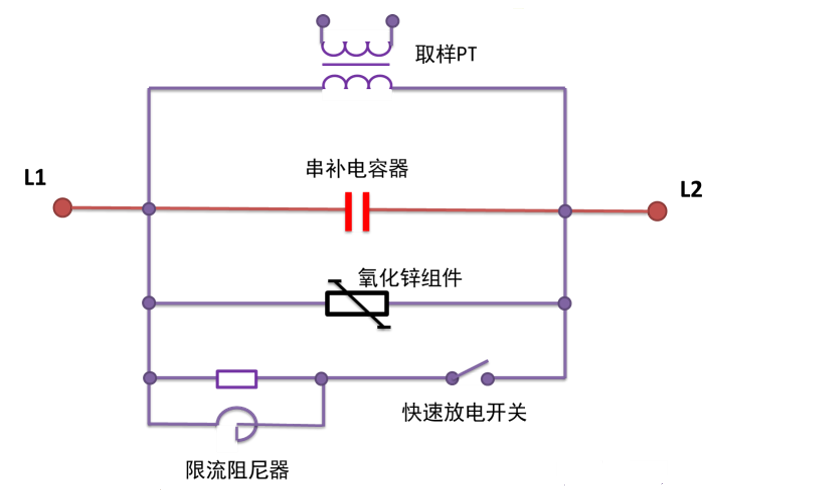

串补主接线图
在输电线路中串入电容器C，此时，线路的阻抗变化为：
:线路感抗，
:串入的电容容抗，
因为感抗和容抗相减，因补偿电容的接入而减小了输电线路的总阻抗，从而减小了线路上的电压降，是串补安装处至线路末端的电压降得以提高。
4、产品特点
（1）由装置采用一体化结构，结构简单、占地面积小、便于安装。
（2）改善辐射状配电网线路电压分布，使各个负荷点的电压均在要求范围 内；控制由电动启动引起的电压闪变。
（3）能够显著提高输电线路利用率，降低网损。促进长距离、大容量、高效率传输。
（4）可减小输电线路电抗，提高系统稳定性，并有助于控制线路电压降。。
（5）装置尤其适用于存在重载启停、电压波动问题突出的配电线路。
5、主要技术参数
|
名 称 |
规格参数 |
|
额定电压 |
10kV |
|
额定频率 |
50Hz |
|
氧化锌组能量 |
1.5MJ |
|
工频耐受电压 |
42kV/min |
|
雷电冲击耐受电压 |
75kV |
|
快速开关额定电流 |
630A |
|
快速开关短路开断电流 |
25kA |
|
快速开关合闸时间 |
≤10ms |
|
快速开关分闸时间 |
≤5ms |
|
快速开关合闸不同步 |
≤1ms |
|
短路电流检测时间 |
＜3 |
陕西清能电气设备有限公司是一家集生产，制造，销售于一体的企业，串联补偿调压装置是公司的主要产品，如有需要，欢迎来电咨询。电话：029-33817330
