S13（11）系列配电变压器
图文详情
1.1.1、概述
S13(11)- M-30～2500KVA三相油浸式全密封配电变压器，不同于普通油浸式变压器，它取消了储油柜，由油箱体的波纹板式散热片来散热冷却，其弹性胀缩补偿油 体积的增减。各系列产品适用在10KV、20KV、35KV输配电系统中，可供居民区、商业街道、工矿企业和农村动力及照明之用。

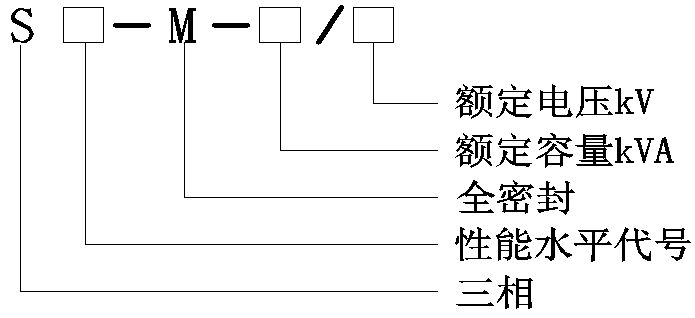

1.1.2、产品型号
1.1.3、产品特点
节能 新设计序号的产品具有更好的产品性能，进一步降低空载损耗、负载损耗指标。使用寿命长 全密封变压器箱盖与箱沿采用螺栓联结或焊死结构，隔绝油与空气的接触，绝缘不会受潮，大大降低绝缘老化速度，提高了使用寿命。
免吊心 全密封变压器运行前用户无需吊心检查，用户可节约吊心检查费用。
免维护性全密封变压器不需维护。
噪声低 设计结构紧凑，应用新材料和新工艺，降低噪声。
体积小 外形美观 S13(11)-M各系列变压器油箱采用波纹板式散热片，当油温变化时，油体积的变化由波纹片的弹性胀缩来调节补偿。波纹油箱外形美观体积小，占地面积小。
1.1.4、主要技术参数
S11-M型全密封电力变压器主要技术参数
|
项目 容量KVA |
电压组合 |
联结组标号 |
空载电流（%） |
空载损耗（W） |
阻抗电压(%) |
负载损耗(W) |
||
|
高压 (KV) |
高压分 接范围 |
低压(KV) |
||||||
|
30 |
6 6.3 10 10.5 |
±2×2.5% ±5% |
0.4 |
Y,yn11 |
0.4 |
90 |
4 |
600 |
|
50 |
0.4 |
120 |
870 |
|||||
|
63 |
0.4 |
140 |
1040 |
|||||
|
80 |
0.35 |
170 |
1250 |
|||||
|
100 |
0.35 |
205 |
1500 |
|||||
|
125 |
0.35 |
240 |
1800 |
|||||
|
160 |
0.30 |
280 |
2200 |
|||||
|
200 |
0.30 |
335 |
2600 |
|||||
|
250 |
0.30 |
390 |
3050 |
|||||
|
315 |
0.30 |
470 |
3650 |
|||||
|
400 |
0.25 |
560 |
4300 |
|||||
|
500 |
0.25 |
670 |
5150 |
|||||
|
630 |
0.25 |
840 |
4.5 |
6200 |
||||
|
800 |
0.20 |
980 |
7500 |
|||||
|
1000 |
0.20 |
1190 |
10300 |
|||||
|
1250 |
0.20 |
1360 |
12000 |
|||||
|
1600 |
0.20 |
1680 |
14500 |
|||||
S13-M型全密封电力变压器主要技术参数
|
容量(KVA) |
电压组合 |
联结组标号 |
空载电流（%） |
空载损耗（W） |
阻抗电压(%) |
负载损耗(W) |
||
|
高压(KV) |
分接范围% |
低压(KV) |
||||||
|
30 |
6 6.3 10 10.5 |
±2×2.5% ±5% |
0.4 |
Dyn11 or Yyn0 |
0.28 |
80 |
4 |
600 |
|
50 |
0.25 |
100 |
870 |
|||||
|
63 |
0.23 |
110 |
1040 |
|||||
|
80 |
0.22 |
130 |
1250 |
|||||
|
100 |
0.21 |
150 |
1500 |
|||||
|
125 |
0.20 |
170 |
1800 |
|||||
|
160 |
0.19 |
200 |
2200 |
|||||
|
200 |
0.18 |
240 |
2600 |
|||||
|
250 |
0.17 |
290 |
3050 |
|||||
|
315 |
0.16 |
340 |
3650 |
|||||
|
400 |
0.16 |
410 |
4300 |
|||||
|
500 |
0.15 |
460 |
5100 |
|||||
|
630 |
0.15 |
580 |
4.5 |
6200 |
||||
|
800 |
0.14 |
700 |
7500 |
|||||
|
1000 |
0.13 |
830 |
10300 |
|||||
|
1250 |
0.12 |
980 |
12000 |
|||||
|
1600 |
0.11 |
1180 |
14500 |
|||||
