SVR线路自动调压器是可以根据线路电压的状况自动调整有载分接开关的档位实现对变压器变比的变化，从而保证输出电压稳定在一定的范围内。它可广泛使用于供电距离比较远、供电负荷大、电压波动大、电能质量达不到使用标准的供电线路。也可以用于电压质量不能满足生产需要的工、矿企业。该产品已获得国家专利，专利号：ZL201020581818.4。

清能电气

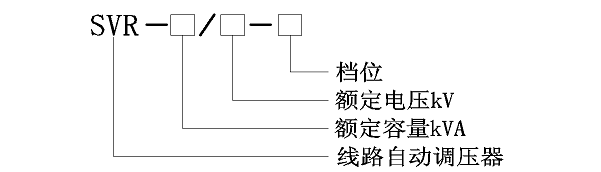

2、产品型号

清能电气

3、组成结构及工作原理

SVR线路自动调压器共有三部分构成：自耦变压器、有载分接开关和自动控制器。

自耦变压器的整个线圈分为三部分：串励线圈、并励线圈，控制线圈。其中，串励线圈是一个有多个抽头的绕组，这些抽头通过有载分接开关的不同接点串联在输入输出之间，改变分接位置,从而改变自耦变压器变比，达到调整电压的目的；并励线圈为自耦变压器的公共绕组，产生传递能量的磁场；控制线圈为控制器提供工作电源和采样信号。

有载分接开关，是可在带负载的情况下转换接点的开关。在自动调压器中，串联绕组的抽头接在有载分接开关的不同接点上，可以通过转换接点调节变压器变比来改变其输出电压。

自动控制器是整个装置的核心部分,它主要由单片机控制芯片、显示电路、按键电路、电压采样、电流采样、状态输入、通讯端口、控制输出电路、数据存储等电路组成，应用了计算机技术、电子技术、采用军品级控制芯片、可靠性高，抗干扰能力强可适应户外恶劣环境。

清能电气

SVR一次原理图

通过测量线路的实时电压来驱动有载分接开关的动作，进而改变自耦变压器的变比，使线路电压稳定在设定的电压上限和电压下限之间。如果测量的线路实时电压小于设定的电压下限，控制器控制有载调压开关升档提高电压；反之，测量的线路实时电压大于设定的电压上限，控制器控制有载调压开关降档降低电压。

4、产品特点

●采用自耦式变压器结构，损耗低、效率高；

●电压调节围宽，调压效果明显、调压精度高；

●自动跟踪线路电压变化，调整分接开关档位，实现调压器自动有载调压；

●能够实时显示线路输出端实时电压、电流、当前档位、总动次数、日动作次数，设定参数，并可修改设定参数；

●具有优良的控制性能和通信功能，实现了遥测、遥信、遥调和遥控“四遥”功能；

●采用了独特的抗干扰措施，保证控制器正常工作；

●控制器具有高档、低档限位保护，防止各种方式下可能出现的误操作，防止分接开关卡死；

●控制器具有欠压保护、过流保护、日动作次数限制保护；

●设备具有RS232通信接口，既可以通过短距离无线模块实现30~50m间距的监控，同时也可以通过GPRS实现远程通讯；

●有载分接开关油箱和自耦式变压器本体油箱隔离；

●体积小、容量大、重量轻，易于安装；

●具有显著的降耗节能效果；

●性价比高、可靠性高。

5、主要技术参数

名称	规格参数
电压等级	6kV	10kV	35kV
额定容量	500～5000KVA	315kVA～12500kVA	500～24000KVA
相数	三相
额定频率	50Hz
接线方式	Ya0 （三相三线星形接线）
冷却方式	ONAN（油浸自冷）
分接级数	7档或9档
机械寿命	大于500000次
电气寿命	大于50000次
调压范围	（-10%～+10%）、（-5%～+15%）、（0～+20%）、（0～+30%）可选
保护功能	过流、欠压、日动作次数、高低档限位保护等；
显示功能	可是实时显示线路的电压、电流、档位、日动作次数、总动作次数；
通讯方式	具有标准的RS485或RS232通讯接口，可以实现GPRS远程监控和无线监控；

说明：1、电压等级的选择应与线路电压等级相匹配；

2、额定容量的选择一般是调压器安装点后配变容量总和的1.1~1.2倍。

3、调压范围的选择依据举例：

调压器输入端电压在9~11kV，选择调压范围为：-10%～+10%；

调压器输入端电压在8.66~10.66kV，选择调压范围为：-5%～+15%；

调压器输入端电压在8~10kV，选择调压范围为：0～+20%；

调压器输入端电压在7~10kV，选择调压范围为：0～+30%；

6、外型尺寸

所示内容仅供参考

容量(kVA)	外型尺寸长×宽×高(mm)	轨距D(mm)	总重量(kg)
315	1595×790×1075	660×660	780kg
500	1665×850×1180	660×660	970kg
1000	1790×920×1270	660×660	1450kg
2000	2040×1010×1400	660×660	2215kg
3000	2310×1300×1950	820×820	2650kg
4000	2500×1170×2120	820×820	3230kg
5000	28000×1280×2160	820×820	4380kg
6300	3040×1906×2436	1070×1070	6280kg
8000	3300×2500×2200	1070×1070	6230kg
