MNS型低压抽出式开关柜

图文详情

1、概述

MNS 型低压抽出式开关柜是由模块化组件组装而成的组合型抽出式低压开关柜（以下简称装置）。本装置适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织等厂矿企业和住宅小区，高层建筑等场所，作为交流50～60Hz 、额定工作电压660V及以下的低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制之用。

本装置符合 IEC439 、VDE660 第 5 部分和GB7251.1-2005《低压成套开关设备和控制设备》国家标准，JB/T9661-1999《低压抽出式成套开关设备》专业标准。

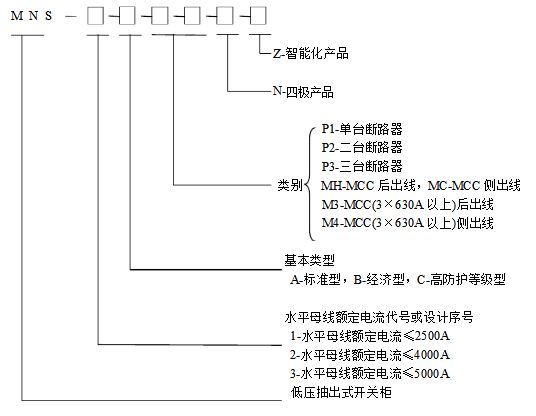

2、产品型号

3、产品特点

● 设计紧凑：以较小的空间容纳较多的功能单元；

● 结构通用性强，组装灵活：采用25mm 模数设计，方便柜内空间分割及抽屉加深的可能，能满足各种结构形式、防护等级及使用环境的要求；

● 采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。以200 余种组装件可以组成不同方案的框架结构和抽屉单元。

● 安全性：采用高强度阻燃型工程塑料组件，有效加强防护安全性能；

● 技术性能高：主要参数达到国际技术水平；

● 压缩场地：三化程度高，可大大压缩储存和运输预制件的场地，能充分利用配电室空间；

● 装配方便：不需要特殊复杂工具。

4、技术参数表

项目		单位		数据
额定工作电压	主回路	V		380，660
	辅助回路	V		AC220，AC380，DC110,DC220
额定绝缘电压	主电路		V	400，690
额定冲击耐受电压（1.2/50us）	主电路		kV	6，8
额定工作电流（IP3X时）	水平母线		A	≤5000（单面操作柜），≤3600（双面操作柜）
	垂直母线		A	1000（抽出式），2000（插拔式MCCB）
额定短时耐受电流	水平母线		kA/1S	50，65，80，100
	垂直母线		kA/1S	50，65，80,
额定峰值耐受电流	水平母线		kA/1S	105，143，176，220
	垂直母线		kA/1S	105，143，176
