ZW8型

图文详情

1、产品概述

该智能型真空断路器用于交流50HZ,额定电压为10~12KV的三相电力系统，作为分断、关合负荷电流用。具有过载及短路保护功能、速断保护功能，定时限时延时保护功能，自动重合闸功能。还可根据用户需要配装避雷器或隔离开关（即断路器与隔离开关组合）等。该智能型高压真空断路器自备电源，可就近遥控操作，备有CT、PT接口，满足遥测要求，且可以箱体加高，下部安装电压、电流互感器组成带开关型的预付费计量箱。该款真空断路器也可采用永磁操作机构进行操作，可实现手动合闸。由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关的可靠性和机械寿命。

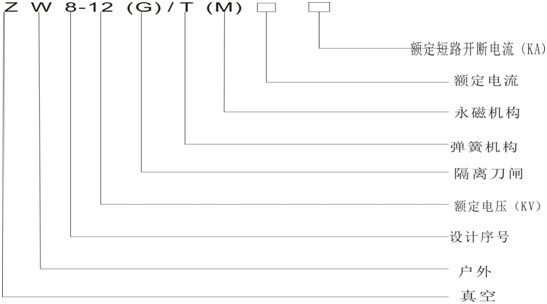

2、型号及含义

3、产品特点

断路器由操作机构、导电回路、绝缘系统，密封件及壳体组成。整体结构为三相共箱式。导电回路式由进出线导电杆、动静端导电板，导电夹与真空灭弧室连接而成。外绝缘主要是通过硅橡胶材料来实现，具有强抗污秽能力。内绝缘为复合绝缘。断路器式由操动机构操纵的，机械或分闸弹簧带动断路器的三相主轴转动，同时拉动绝缘操作杆和拐臂，使真空灭弧室的动静触头拉开或闭合，而使断路器处于分闸或合闸状态。

4、主要参数表

序号	名称		单位	参数
				20KA	25KA		31.5KA
1	额定电压		KV	12
2	额定电流		A	630/1250
3	额定短路开断电流（有效值）		KA	20		25		31.5
4	额定短路关合电流（峰值）		KA	50		65		80
5	额定峰值耐受电流		KA	50		65		80
6	额定短路耐受电流			20		25		31.5
7	额定绝缘水平	工频耐压（干式）	KV	42
		雷电冲击耐压（峰值）		75
8	额定操作顺序			分-0.3s-合分-180s-合分
9	机械寿命		次	10000
10	额定短路开断电流开断次数		次	30
11	操动机构额定合闸电压		V	AC/DC 110/220
12	操动机构额定分闸电压		V	AC/DC 110/220
13	触头开距		mm	11±1
14	超行程（触头弹簧压缩长度）		mm	3_-0.3⁺¹
15	三相分、合闸不同期性		ms	≤2
16	触头合闸弹跳时间		ms	≤2
17	平均合闸速度		m/s	1.2±0.3
18	平均分闸速度		m/s	0.6±0.2
19	分闸时间		ms	20-60
20	合闸时间		ms	≤60
21	各相主回路电阻		μΩ	≤200
22	动静触头允许磨损累积厚度		mm	3
