ZW20型真空断路器

图文详情

1、产品概述

ZW20-12智能型高压真空断路器，又称户外柱上真空开关，采用真空灭弧和SF6气体作为绝缘介质，是ZW20-12型柱上真空断路器的改进产品。该柱上真空断路器的弹簧操作机构进行了小型化设计，性能更加稳定可靠。ZW20t-12真空断路器采用直动链条主传动和多级脱扣系统，动作可靠性和稳定性比国内传统电阻小、温升低。

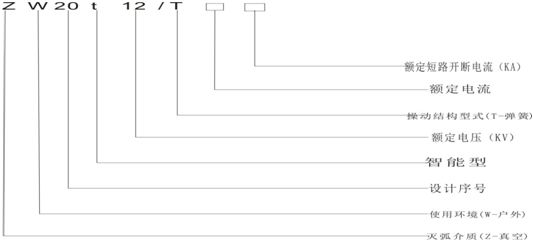

2、型号及含义

3、产品特点

1. 操作灵活、方便：本产品即可电动储能。电动分合闸，也可手动储能，手动分合闸功能并能近距离遥控操作；开断性能优越：开断短路电流25KA达30次；

2. 操作功率小，可靠性高：全新设计的小型化电动弹簧机构，机件数目和储能电机的额定功率（约40W左右）都降低到最低水平；

3. 安装方式灵活：可采用柱上吊装或坐装安装方式；

4. 具有免维护特性：断路器主回路、二次元器件、操作机构均密封在SF6气体（零表压）中，不受外界环境影响，性能稳定、可靠，免维护；

5. 密封性能可靠：采用成熟的密封结构技术，密封性能可靠；

6. 进出线绝缘性能优良：采用硅橡胶套管，使接线端子之间绝缘距离充裕，外绝缘性能优良；

7. 使用安全：箱体顶部安装有防爆装置，即使发生意外的内部故障，也不会有高温气体或超过10mm的物体泄露和飞溢出来；

8. “四遥”功能：可与智能控制器配套，实现遥控、遥测、遥信和遥调功能。

4、主要参数表

序号	名称			单位	参数
1	额定电压			KV	12
2	额定绝缘水平		1min工频耐压(有效值)		42
			雷电冲击耐压（峰值）		75
3	额定电流			A	630/1250
4	额定短路开断电流			KA	16/20/25
5	额定短路关合电流（峰值）			KA	40/50/65
6	额定操作顺序				分-0.3s-合分-180s-合分
7	额定短路持续时间			S	4
8	额定短路开断电流开断次数			次	30
9	燃弧时间			ms	≤15
10	开断时间			ms	≤80
11	机械寿命			次	10000
12	断路器重量			Kg	185
13	真空灭弧室气体压力	新出厂的灭弧室		Pa	≤1.33*10-3
		20年储存期内			＜6.6*10-2
14	触头开距			mm	9±1
15	超行程			mm	2.5~4
16	触头允许磨损厚度			mm	3
17	平均分闸速度（前6mm）			m/s	1.1±0.2
18	平均合闸速度（后6mm）			m/s	0.6±0.2
19	触头合闸弹跳时间			ms	≤2
20	三相分、合闸不同期性				≤2
21	合闸时间				≤60
22	分闸时间				20-60
23	分闸触头反弹幅值			mm	≤2
24	分闸过冲幅值				≤3
25	各导电回路电阻			μΩ	≤150
26	相间中间距			mm	275±1.5
