SPC三相不平衡智能调节装置

图文详情

1、概述

三相不平衡智能调节装置（SPC）是一种利用IGBT 技术、SVG 技术、电力电子技术等多种技术融合的装置。其SVG 系列静止无功发生器是将电压源型逆变器，经过电抗器并联在电网上。电压源型逆变器包含直流电容和逆变桥两个部分，其中逆变桥由可关断的半导体器件IGBT 组成。

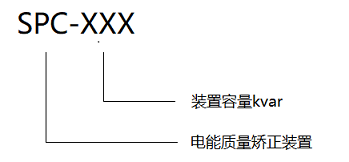

2、产品型号

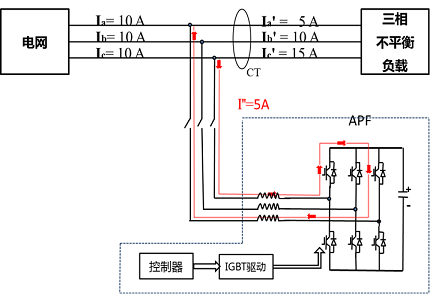

3、工作原理

三相不平衡智能调节装置在上电瞬间就能根据采样电路的交流采样分析出三相间的负荷不平衡情况，运算出需要补偿的电流值和相位，由信号发生器发出信号给IGBT 驱动，由逆变器产生一个满足要求的电流信号送入到系统中，实现三相负荷平衡调节。

装置可利用调节三相不平衡后剩余的装置容量实现感性、容性双向动态无功跟踪补偿，实时检测负载电流，并通过DSP计算来分析负载电流的无功含量，然后根据设定好的补偿范围来控制信号发生器，输出信号到IGBT驱动电路，使逆变器产生一个与系统无功分量大小相等、方向相反的无功电流接入系统，从而达到实时动态跟踪补偿无功的目的。

4、产品特点

●三相不平衡调节、双向无功调节、电压调节

●实时补偿，响应时间小于15ms

●电流源型装置，无谐振，不产生谐波

●自身损耗小，占地面积小

●运行安全，设计使用寿命大于20年

●免维护设计，保护功能齐全，节省人力成本

●模块化设计，易于安装调试

●标配WiFi模块近距离可以直接查看设备运行状况

5、主要技术参数

序号	项目	技术指标
1	工作电压	400V±20%
2	工作频率	50Hz±5%
3	额定容量	30、50、100
4	整机效率	＞97%
5	网络结构	三相四线、三相三线
6	电路拓扑	三电平
7	三相不平衡补偿能力	不平衡＜5%
8	响应时间	＜15ms
9	保护功能	过压、欠压、短路、逆变桥反响、过补偿
10	无功补偿率	＞99%
11	监控方式	标配WiFi模块
12	防护等级	IP44(不锈钢)
