SVQR型电压调节型无功自动补偿装置

图文详情

1、概述

电压调节型无功自动补偿装置与传统的变电站无功补偿装置相比，它采用了一种全新的技术思想，突破了用断路器、真空接触器等开关分组投切电容器的传统无功补偿方式。该装置不是靠开关投切电容器来补偿无功，而是利用电容器在无功补偿中输出的容性无功和其端电压的平方成正比的原理，通过调节调压器的输出电压来改变固定电容器组的端电压，从而达到精细补偿无功的目的。该产品已获得国家专利，专利号：ZL201020581802.3。

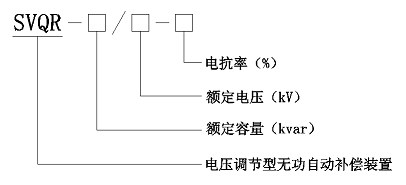

2、产品型号

容量范围：电压等级为6kV时，电容器额定容量≤6000kvar

电压等级为10kV时，电容器额定容量≤12500kvar

电压等级为35kV时，电容器额定容量≤36000kvar

3、组成结构及工作原理

SVQR电压调节型无功自动补偿装置主要由一次部分和二次部分构成。

一次部分主要包括：隔离开关、自耦调压器、串联电抗器（在谐波较为严重的变电站，须在自耦调压器和电容器组之间串联一定电抗率的电抗器）、电力电容器、放电线圈、避雷器、围栏等。

二次部分只要包括：控制屏（控制器及手动操作系统）。

SVQR电压调节型无功自动补偿装置与传统的其它补偿装置相比，它不是靠改变电容值C来补偿无功，而是利用电容器组在无功补偿中输出的无功和其端电压的平方成正比的原理来实现无功补偿的，即：

虽然在整套装置中只采用了一组固定容量的电容器组，在补偿过程中，其电容器的电容值也是恒定不变的，但输出无功能随其端电压的改变而变化。

5、产品特点

● 补偿技术先进

突破了用断路器、真空接触器对电容器进行分组投切的传统无功补偿方式，解决了投切过程中的涌流和重燃过电压等问题。

● 实时跟踪、补偿精细

利用有载分接开关调节调压器的输出电压，从而实现电容器组注入电网无功的来改，来动态补偿无功，调节精度高、补偿级差小，可实现九级甚至更加精细的无功补偿。

● 运行安全可靠

整个装置在运行的过程中，调压器调压的级差较小，加之有载分接开关过渡电阻的接入及调压器自身的漏抗，几乎不产生涌流，因此减少了对系统的冲击，保证了系统的安全运行，提高了设备的使用寿命。

● 设备使用寿命提高

无功补偿过程中，利用有载分接开关完成切换的过程，电容器不断电，大大延长了电容器的使用寿命，并避免了操作过电压的产生，提高了成套装置的可靠性。

● 智能控制

装置自动化程度高，可适应变电站主变的各种运行方式，人机界面友好，保护功能完善；具有电容器过电流、过电压、零序电流、调压器瓦斯和温度等保护功能，操作简便，可靠性高。

● 实现就地、远程监控

具有完备的通信和数据存储功能。可采集实时数据和三个月的历史运行数据，通过无线通讯模块、GPRS或CDMA等多种通讯方式，实现数据传输、就地及远程监控。

● 兼容性强

不仅适用于新建变电站，还特别适合老站改造。在老站改造中，只需在传统无功补偿装置的断路器和电容器组之间串联一台调压器，即可将原有投切一级手动固定补偿装置改造成具有9级精细无功调节功能的自动补偿装置，而且，变电站原有的补偿设备，例如开关柜、电抗器、电容器组、放电线圈、隔离开关等设备都可以继续使用。

●性价比高

在同等容量下，其造价仅为静止无功补偿器(SVC)的20～30％。

6、主要技术参数

表一：

海拔高度	海拔高度不高于2000m（特殊要求订货时须注明）
环境温度	-25℃ ～+45℃（特殊要求订货时须注明）
环境湿度	25℃时，＜90%
额定频率	50Hz
安装环境	周围无影响装置绝缘性能的剧烈机械振动，无有害气体及蒸汽，无导电性或爆炸性尘埃。
控制方式	具有智能逻辑控制功能，按电压无功控制方式
保护功能	具有电容器过电流保护、过压保护、欠压保护、开口三角保护、调压器瓦斯和温度等保护功能
通讯方式	具有无线通讯模块、GPRS或CDMA等多种通讯方式，实现“四遥”功能，用户可根据需要选择其中一种通讯方式
相数	三相
电抗器电抗率	5%、6%、12%等（可根据现场实际情况选择合适的电抗率）

表二：

项目	规格
电网电压（kV）	6	10	35
最高运行电压（kV）	7.2	12	40.5
额定容量（kvar）	630~6000	630~12500	1000~36000
补偿级数	9级
无功调节范围	36%~100%
功率因数指标	0.95以上
调节方式	调压器
调节系统响应时间	12s
控制系统	DSP全数字控制系统
控制方式	全自动
动作次数	10万次
电容器利用率	90%以上
涌流	≤2倍
操作过电压	很小
数据传输方式	RS232、RS485、GPRS
安装方式	户内、户外、箱变
使用寿命	20年

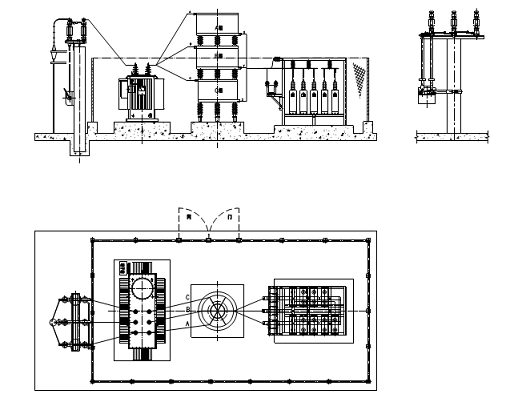

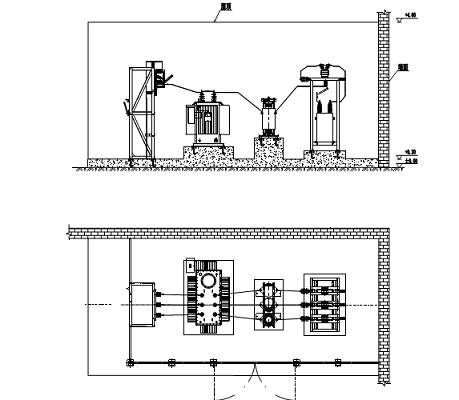

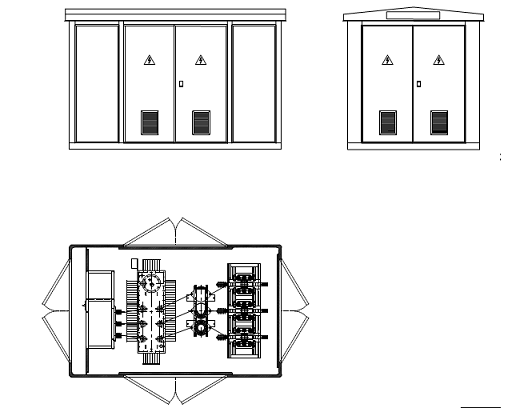

7、外形尺寸

电压等级为10kV有载调压变压器本体部分规格、重量、损耗见下表（仅供参考，以实际产品为准）：

额定容量（kVA）	重量（kg）	长（mm）	宽（mm）	高（mm）	空载损耗（kw）	负载损耗（kw）	总损耗（kw）	安装轨距长×宽（mm）
630	1235	1760	970	1240	0.317	1.864	2.241	660×660
1000	1930	2050	1020	1400	0.380	2.697	3.164	660×660
1500	2083	2050	1020	1400	0.501	3.797	4.420	660×660
2000	2120	2050	1000	1440	0.633	4.675	5.458	660×660
3000	3230	2370	1120	1950	0.850	6.355	7.408	1070×1070
3600	2900	2650	1110	1830	1.038	6.307	7.547	1070×1070
4000	3430	2600	1172	2075	1.044	7.277	8.554	1070×1070
5000	4000	2600	1150	2085	1.265	8.812	10.360	1070×1070
6300	4940	2620	1190	2440	1.488	9.934	11.740	1070×1070
