DWK型高压无功自动补偿装置
图文详情
1、概述
DWK 型柱上无功自动补偿装置主要用于6~10kV输电线路,可根据电压、时间、功率因数、无功等参数,通过自动控制器控制并联电容器的投切,提高线路功率因数、降低线路损耗、改善电压质量。

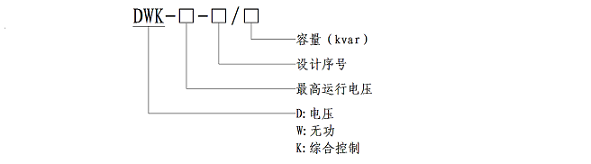

2、产品型号
设计序号说明:
DWK-□-1/□:单组动态补偿;
DWK-□-2/□:一组动态补偿+ 一组静态补偿型;
DWK-□-3/□:两组动态补偿;
DWK-□-4/□:两组动态补偿+ 一组静态补偿型;
DWK-□-5/□:三组动态补偿;
注:以上为常规产品型号说明,其中1、2为一组自动投切,3、4为两组自动投切,5为三组自动投切。
10KV DWK常规配置容量:
型号 |
容量(kvar) |
DWK-□-1/□ DWK-□-2/□ |
50、100、150、200、250 |
DWK-□-3/□ DWK-□-4/□ |
300、350、400、450、500、550、600、650、700、750、800、850、900、950、1000 |
DWK-□-5/□ |
300、350、400、450、500、550、600、650、700、750、800、850、900、950、1000、1050、1100、1150、1200 |
注:以上只是常规容量配置方式,但实际应用中并不唯一,可以根据现场实际及用户需求进行调整,一套设备中静补电容器通常选择50kvar或100kvar.
3、组成结构及工作原理
该装置主要由高压电容器、真空接触器、电压互感器、保护电流互感器、控制单元、避雷器、户外跌落式熔断器、户外电流互感器等原件组成。
DWK设备一次系统图
工作原理:DWK控制器根据箱内的电压互感器和箱外电流互感器采集的线路实时电压和电流,进过计算处理。由控制器发出投入或切除指令,控制真空接触器的分合动作,从而实现对电容器的投切。户外跌落式熔断器对装置进行短路 ,一旦装置有短路故障,跌落式熔断器立即熔断,防止装置故障扩大和对线路造成伤害。
4、产品特点
● 实时跟踪、动态补偿
实现静态、动态结合、多级自动投切,使高压线路的无功补偿更加精细。采用静动结合,在满足要求情况下,达到最佳性价比。
● 控制方式灵活
具有电压无功、电压、无功、时间、电压时间五种控制方式。用户可针对线路实际情况,选用最合适的控制方式,达到最好的节能降损效果。
● 保护功能完善
具有过压、欠压、限时速断、过流、不平衡电流(含缺相)保护等保护功能,为装置可靠运行提供的有力的保证。
● 参数监测、通讯方便
具有标准的RS485通讯接口,可以实现GPRS远程监控和无线监控。无线通讯距离大于500米(无障碍物)。完整的投切数据和整点数据记录,方便用户分析线路及设备运行状况。
● 安装、配置方便灵活
可实现单杆安装及双杆安装两种方式,与SVR(馈线自动调压器)配合使用,可成为柱上电压、无功综合控制站。
5、主要技术参数
海拔高度 |
海拔高度不高于2000m(特殊要求订货时须注明) |
环境温度 |
-25℃ ~+45℃(特殊要求订货时须注明) |
环境湿度 |
25℃时,<90% |
防污等级 |
Ⅲ级 |
额定频率 |
50Hz |
测量精度 |
0.5级 |
安装环境 |
周围无影响装置绝缘性能的剧烈机械振动,无有害气体及蒸汽,无导电性或爆炸性尘埃。 |
电压等级 |
6kV或10kV |
控制方式 |
电压无功控制、功率因数控制、电压控制、时间控制、电压时间控制。 |
保护功能 |
具有过压、欠压、限时速断、过流、不平衡电流(含缺相)保护。 |
显示功能 |
可以实时显示线路电压、电流、功率因数、无功功率、电容器投切情况等 |
记录功能 |
可记录整点数据,动作数据,故障数据等 |
通讯方式 |
具有标准的RS485通讯接口,可以实现GPRS远程监控和无线监控; |
电容器放电时间 |
电容器内部装有放电电阻,电容器与电源断开后,能在10分钟内由额定电压的峰值降到75伏以下。 |
电压互感器 |
10/0.22kV |
电抗器电抗率 |
可根据实际情况选择合适的电抗率,如:1%、5%、6%、12%等 |
真空接触器寿命 |
10万次 |
6、外形尺寸
型号 |
柜体外形尺寸 |
安装尺寸 |
安装架尺寸 |
备注 |
长×宽×高(mm) |
长×宽(mm) |
L(mm) |
||
一动 |
1090×960×1360 |
400×600 |
2400 |
共用一种安装架 |
一静一动 |
1340×960×1360 |
600×600 |
2400 |
|
两动 |
1710×960×1360 |
800×600 |
2900 |
共用一种安装架 |
一静两动 |
1910×960×1360 |
800×600 |
2900 |
|
三动 |
2290×960×1360 |
1000×600 |
3400 |
|
7、安装方式
根据DWK的补偿方式及容量,其安装方式可分为柱上安装及水泥台安装。
若设备采用双杆架设,只需要在原线路电线杆的基础上,根据设备实际容量、型号,在架设一根辅杆即可,大大节约设备的安装成本。辅杆架设位置可以沿线路走向既可以垂直于线路,安装方便、灵活。
安装支架采用长短槽钢配合,不锈钢螺栓紧固,角钢支撑,抱箍将安装支架和线杆牢固链接。安装支架搭建简单、快捷,经过设备长期运行证明,安装支架设计合理规范、安全可靠。
DWK设备并联于线路上,只需分别引A、B、C三相导线至设备对应的A、B、C导电杆,连接过程十分方便。设备采用内置PT供电,无需外置电源。采样CT需安装于DWK在线路并接点的电源侧A相导线上。

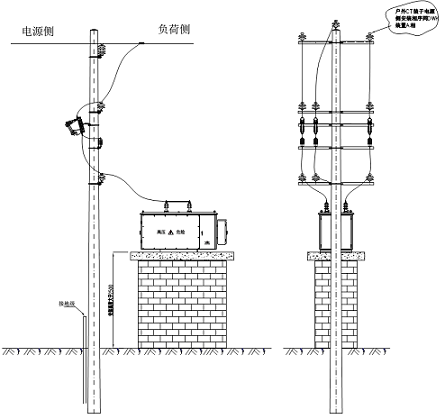

双杆安装示意图 水泥台安装示意图
