HSVG系列高压静止无功补偿装置是以IGBT为核心的无功补偿系统，能够快速连续地提供容性或感性无功功率，实现考核点恒定无功、恒定电压和恒定功率因数等控制，保障电力系统稳定、高效、优质地运行。在配电网中，将中小容量的HSVG产品安装在某些特殊负荷（如电弧炉）附近，可以显著地改善负荷与公共电网连接点处的电能质量，例如提高功率因数、克服三相不平衡、消除电压闪变和电压波动、抑止谐波污染等。

HSVG技术采用新一代电力电子元器件，采用交流—直流—交流的方式，加配置的移相变压器，和现代计算机控制技术实现动态的计算、控制和补偿，装置具有输出谐波含量低，响应速度快、可靠性高的特点，完全不同与传统的固定式电容器补偿及采用晶闸管控制的HSVC补偿装置。

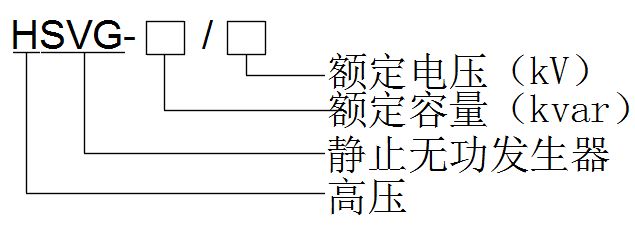

2、产品型号

3、组成机构及工作原理
HSVG的基本原理是利用可关断大功率电力电子器件（如IGBT）组成自换相桥式电路，经过电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的。

4、产品特点
HSVG以高可靠性、易操作、高性能为设计目标，满足用户对提高配电电网的功率因数的迫切需要。STATCOM采用新型IGBT功率器件，全数字化微机控制，具有以下特点：
1、实时跟踪负荷变化，动态补偿无功功率，提高系统功率因数；
2、采用光纤触发技术，实现一次系统与二次系统的电气隔离，解决干扰问题，做到了高可靠性和控制性；
3、主电路采用IGBT组成的H桥功率单元级联作逆变主电路的结构形式，输出由阶梯正弦PWM波形叠加而成，波形正弦度好；
4、功率电路模块化设计，维护简单，互换性好；
5、实时跟踪电网电流的变化，对电网无功功率实现动态无级补偿；
6、投切时无暂态冲击，无合闸涌流，无电弧重燃，无需放电即可再投；
7、保护功能齐全，具有过压、欠压、过流、过热等保护，运行可靠性高；
8、控制器实现全数字化，人机界面友好显示，并且具有联网通讯功能；
9、控制器具有高可靠性，而且操作简单，与系统连接时，不需要考虑交流系统相序，补偿装置保护措施齐全；
10、装置电路参数精心设计，发热量小，设备结构紧凑，占地面积小；
11、改善电压质量，稳定系统电压，抑制电压闪变；
5主要技术参数

额定工作电压（kV）	6kV/10kV/35kV
单机装机容量（MVar）	-50~+300Mvar
瞬时响应速度	<1ms
全响应速度	<10ms
电压闪变抑制比	5:1
补偿后的电流畸变率	THDI<2%，可滤除30次内谐波
补偿后的电压畸变率	THDV<3%
功率因数	>0.99，用户可自行设定
校正三相不平衡	不平衡度<3%
保护功能	电网过压保护、输出速断保护、输出过流保护、过温保护、光纤通讯中断保护、IGBT驱动保护、直流过压保护。
通讯接口	支持RS232/RS485，可以灵活支持Modbus、TCP/IP和IEC61850等通信协议。
