低压静止无功发生器（Low Voltage Static Var Generator，静止无功发生器，以下简称LSVG装置）采用智能DSP控制芯片和高速IGBT模块，应用基于瞬时无功功率理论的实时检测算法，可以实时补偿电网无功功率与电流不平衡、抑制电压闪变等常见的电能质量问题，保证工矿企业的经济、安全运行。

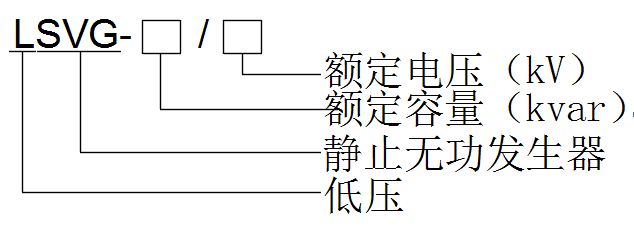

2、产品型号

3、工作原理

装置并联接入系统中，动态连续补偿无功功率，既可补偿容性无功、也可补偿感性无功，具有全功率分相补偿能力，可灵活应用于电力配网系统。实时检测系统负载电流，同时将其分解得到各相的无功电流，设备输出与电网无功电流大小相等、方向相反的电流，从而实现消除无功、提高功率因数的功能。

4、产品特点

作为一种充满活力的新兴技术LSVG装置具有以下技术特点：

Ø 智能化控制，设备免调试；

Ø 内部模块采用插拔方式，可实现柱上维护；

Ø 模块并联运行，简单实现设备扩容；

Ø 具备全功率分相补偿能力以及补偿变压器无功功能。

5、主要技术参数

指标项目	技术要求
额定输入电压	400V
输入电压范围	280V～460V
额定输入频率	50Hz
输入频率范围	45Hz～55Hz
MAC模块容量	30kvar	50kvar	75kvar	100kvar
响应时间	≤5ms
功率损耗	＜3%
保护	过流、过热、过压等多项保护功能
防护等级	IP44或更高防护等级
环境温度	-40℃～50℃（更高温度可降容使用）
