TBB型高压自动无功补偿装置

图文详情

1、概述

TBB型高压自动无功补偿装置（以下简称装置），主要用于35kV或110kV变电站10kV母线的无功自动补偿装置，根据变电站母线无功功率的变化，自动控制电容器组的投切，用以提变电站内的功率因数。产品分为户内安装和户外安装。

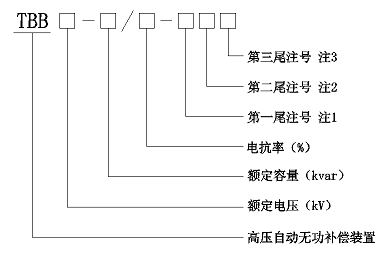

2、产品型号

注1：A表示Y接线，B表示Y-Y接线；

注2：K表示开口三角电压保护，C表示电压差动保护，L表示中线不平衡电流保护；

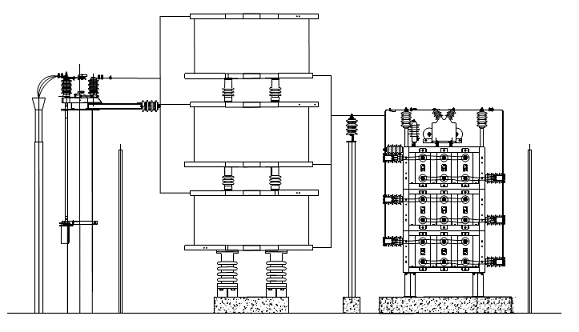

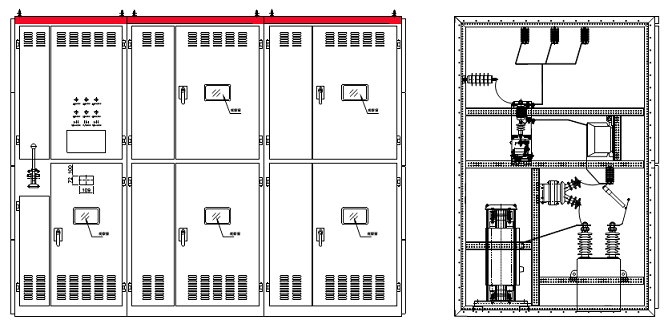

注3：W表示户外装置，如不标则为户内装置。

3、组成结构及工作原理

该装置主要由隔离刀闸、真空接触器、保护电流互感器、喷逐式熔断器、高压并联电容器、干式铁芯电抗器、放电线圈、避雷器、壳体、控制系统等原件组成。

工作原理：控制系统根据变电站母线电压互感器和电流互感器采集母线实时电压和电流，进过计算处理。由控制器发出投入或切除指令，控制真空接触器的分合动作，从而实现对电容器的投切。

4、产品特点

● 配置高压补偿，通过自动跟踪投切电容，将功率因数和系统电压控制在设定的范围内。

● 通过远动自动选择开关，可灵活选择补偿的各种工作方式。

● 可实时显示主变低压侧电压、电流、功率因数、无功功率、电容器投切状态和报警保护信息。

● 具有标准的RS485通讯接口，支持ModBus、CDT、IEC101通讯规约，与变电站综合自动化系统相配合，可实现"四遥"功能。

● 采用真空接触器投切电容器组，具有体积小、灭弧新能好、寿命长、维护量小和使用安全等优点，特别适用于频繁开断容性电流。

● 可根据总补偿容量灵活分组，最多可等容量分为8组，每组最大容量1800kvar。自动循环投切，先投先切，保证各电容组均时使用，并且同一电容器组在小于放电时间内不再次投入。

● 配置电容组微机保护装置，能够实现二段过流及零序电压保护功能。当某组出现故障时可自动切除并闭锁，不影响其它电容组的正常投切。

● 配置不同比率的电抗器，以限制合闸涌流和抑制高次谐波。

5、主要技术参数

海拔高度	海拔高度不高于2000m（特殊要求订货时须注明）
环境温度	-25℃ ～+45℃（特殊要求订货时须注明）
环境湿度	25℃时，＜90%
额定频率	50Hz
安装环境	周围无影响装置绝缘性能的剧烈机械振动，无有害气体及蒸汽，无导电性或爆炸性尘埃。
电压等级	6kV、10kV或35kV
额定容量	按用户需要选取。
投切方式	等容循环、不等容组合。
控制方式	电压无功控制、无功控制、电压控制、时间控制、电压时间控制。
保护功能	具有过流、速断、过压、欠压、10min、不平衡电流、零序电压等保护。
显示功能	采用大屏幕液晶显示各种实时数据及故障信息，可用键盘在线修改定制。
记录功能	三种类型的记录存储功能，包括投切记录、保护记录、统计记录。
通讯方式	具有标准的RS485通讯接口，支持ModBus、CDT、IEC101通讯规约。
